Артикул: 107064

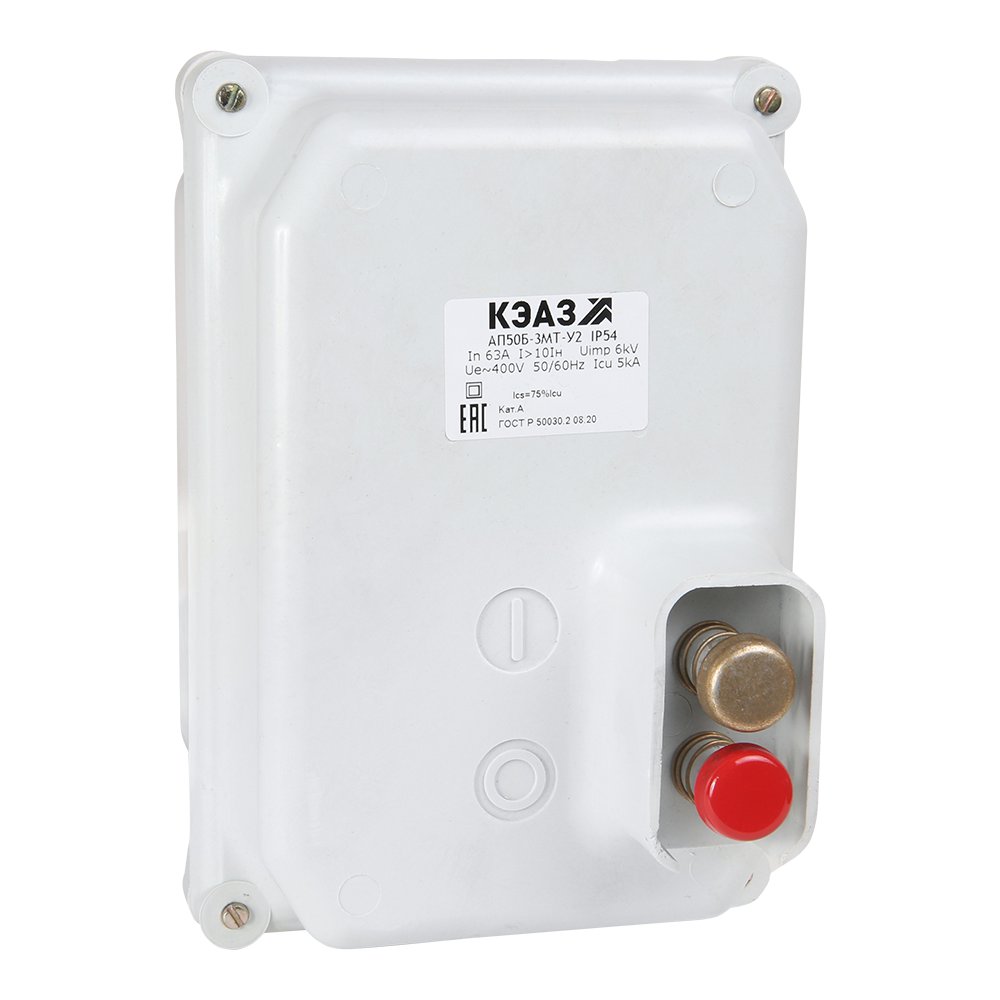

АП50Б-2МТ-4А-10Iн-400AC/220DC-2П-IP54-У2
КЭАЗ
Силовой 2 полюсный автоматический выключатель переменного/постоянного тока в литом корпусе на номинальный ток 4 А.
Цена по запросу
Технические характеристики
Электрические характеристики
Класс ETIMСиловой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Степень защиты (IP)IP54
Номинальный ток In (А)4
Номинальное напряжение изоляции Ui (В)400
Номинальное импульсное напряжение Uimp (кВ)6
Предельная коммутационная способность переменного тока Icu (кА)0.6
Предельная коммутационная способность постоянного тока Icu (кА)1
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)75
Предельная коммутационная способность переменного тока Icu при 400АС (кА)0.6
Предельная коммутационная способность постоянного тока Icu при 220/240DC (кА)1
Прочие характеристики
Тип токаAC/DC
Тип изделияВыключатель автоматический
Тип приёмкиОТК
Наличие приводаручной
Частота (Гц)50/60
Вид расцепителейтепловой и электромагнитный
Способ установкистационарный с креплением на панели
Тип оборудованияВыключатель автоматический
Количество полюсов2
Способ крепления (монтажа)винт
Высота (мм)224
Ширина (мм)153
Дополнительное оборудованиедоп. оболочка
Глубина (мм)157
Стандарт российский (ГОСТ, ТУ)ГОСТ IEC 60947-2
Вид присоединяемых проводниковпровод
Рабочая температураот -40°С до +40°С
Присоединение внешних проводниковпереднее
Гарантийный срок эксплуатации (лет)2
Вспомогательные (свободные) контакты2П
Номинальный продолжительный ток Iu (А)4
Категория применения по селективностинеселективный
Макс. сечение присоединяемых проводов (мм²)6
Включено в реестр промышленной продукции РФ1
Регулировка максимальных расцепителей тока1
Диапазон регулировки теплового расцепителя (А)0,7...1Iн
Уставка расцепителей токов короткого замыкания10Iн
Климатическое исполнение и категория размещенияУ2
Количество вспомогательных замыкающих контактов2
Количество вспомогательных размыкающих контактов2
Напряжение AC (В)400
Напряжение DC (В)220
