Артикул: 273885

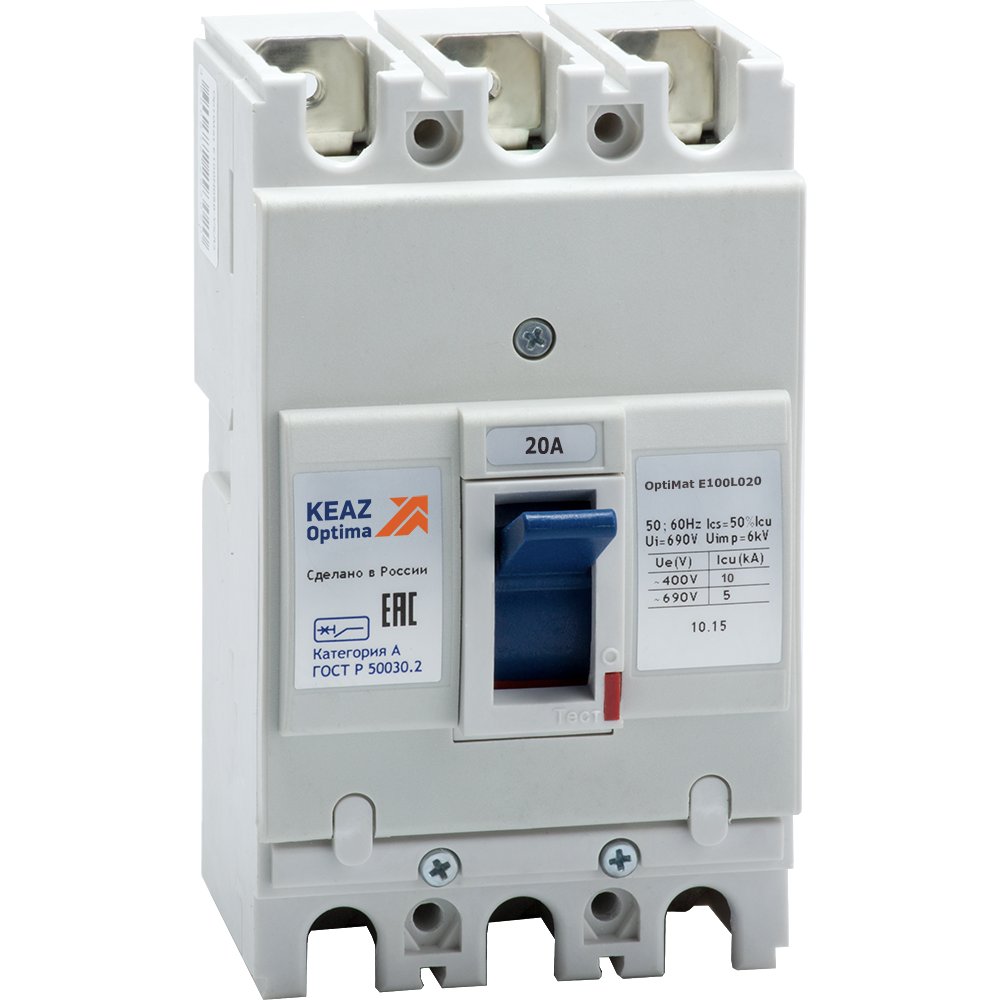

OptiMat E100L020-УХЛ3-РЕГ
КЭАЗ
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 20 А.
Цена по запросу
Технические характеристики
Электрические характеристики
Класс ETIMСиловой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Степень защиты (IP)IP20
Номинальный ток In (А)20
Номинальное напряжение изоляции Ui (В)690
Уставки рабочего тока расцепителя IR (А)20
Номинальное импульсное напряжение Uimp (кВ)6
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>400
Предельная коммутационная способность переменного тока Icu (кА)5
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)50
Предельная коммутационная способность переменного тока Icu (кА)<sub>2</sub>6
Предельная коммутационная способность переменного тока Icu при 690AC (кА)5
Предельная коммутационная способность переменного тока Icu при 400АС (кА)6
Прочие характеристики
Тип токаAC
Тип изделияВыключатель автоматический
Тип приёмкиРечной регистр (РРР)
Базовая уставка1
Наличие приводаручной
Частота (Гц)50/60
Вид расцепителейтепловой и электромагнитный
Способ установкистационарный с креплением на панели
Тип оборудованияВыключатель автоматический
Количество полюсов3
Средний срок службы (лет)10
Способ крепления (монтажа)винт
Дополнительный расцепительНет
Высота (мм)130
Ширина (мм)75
Глубина (мм)60
Стандарт российский (ГОСТ, ТУ)ГОСТ IEC 60947-2
Вид присоединяемых проводниковшина/провод
Рабочая температураот -60°С до +40°С
Присоединение внешних проводниковпереднее
Макс. сечение присоединяемых шин (мм)16
Вспомогательные (свободные) контактыНет
Номинальный продолжительный ток Iu (А)20
Категория применения по селективностинеселективный
Макс. сечение присоединяемых проводов (мм²)10
Включено в реестр промышленной продукции РФ1
Уставка расцепителей токов короткого замыкания400А
Климатическое исполнение и категория размещенияУХЛ3
Напряжение AC (В)690
Уставки по току мгновенного срабатывания расцепителя Ii (А)400
Возможность самостоятельного подключения дополнительных устройств1
