Артикул: 273898

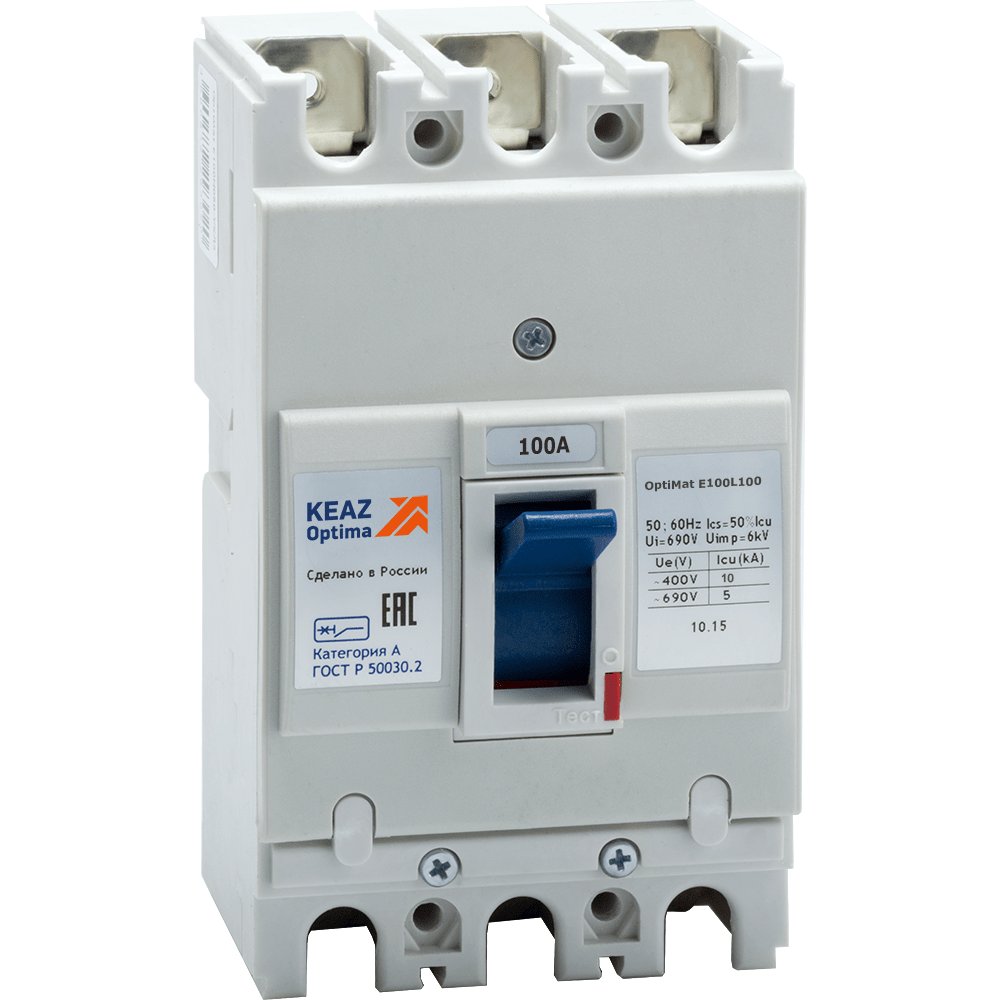

OptiMat E100L100-ОМ4-РЕГ
КЭАЗ
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 100 А.
Цена по запросу
Технические характеристики
Электрические характеристики
Класс ETIMСиловой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Степень защиты (IP)IP20
Номинальный ток In (А)100
Номинальное напряжение изоляции Ui (В)690
Уставки рабочего тока расцепителя IR (А)100
Номинальное импульсное напряжение Uimp (кВ)6
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>400
Предельная коммутационная способность переменного тока Icu (кА)5
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)50
Предельная коммутационная способность переменного тока Icu (кА)<sub>2</sub>15
Предельная коммутационная способность переменного тока Icu при 690AC (кА)5
Предельная коммутационная способность переменного тока Icu при 400АС (кА)15
Прочие характеристики
Тип токаAC
Тип изделияВыключатель автоматический
Тип приёмкиМорской регистр (РМРС)
Базовая уставка1
Наличие приводаручной
Частота (Гц)50/60
Вид расцепителейтепловой и электромагнитный
Способ установкистационарный с креплением на панели
Тип оборудованияВыключатель автоматический
Количество полюсов3
Средний срок службы (лет)10
Способ крепления (монтажа)винт
Дополнительный расцепительНет
Высота (мм)130
Ширина (мм)75
Контрольная температура (°С)45
Глубина (мм)60
Стандарт российский (ГОСТ, ТУ)ГОСТ IEC 60947-2
Вид присоединяемых проводниковшина/провод
Рабочая температураот -10°С до +45°С
Присоединение внешних проводниковпереднее
Макс. сечение присоединяемых шин (мм)50
Вспомогательные (свободные) контактыНет
Номинальный продолжительный ток Iu (А)100
Категория применения по селективностинеселективный
Макс. сечение присоединяемых проводов (мм²)35
Включено в реестр промышленной продукции РФ1
Уставка расцепителей токов короткого замыкания1000А
Климатическое исполнение и категория размещенияОМ4
Напряжение AC (В)690
Уставки по току мгновенного срабатывания расцепителя Ii (А)1000
Возможность самостоятельного подключения дополнительных устройств1
