Артикул: 275043

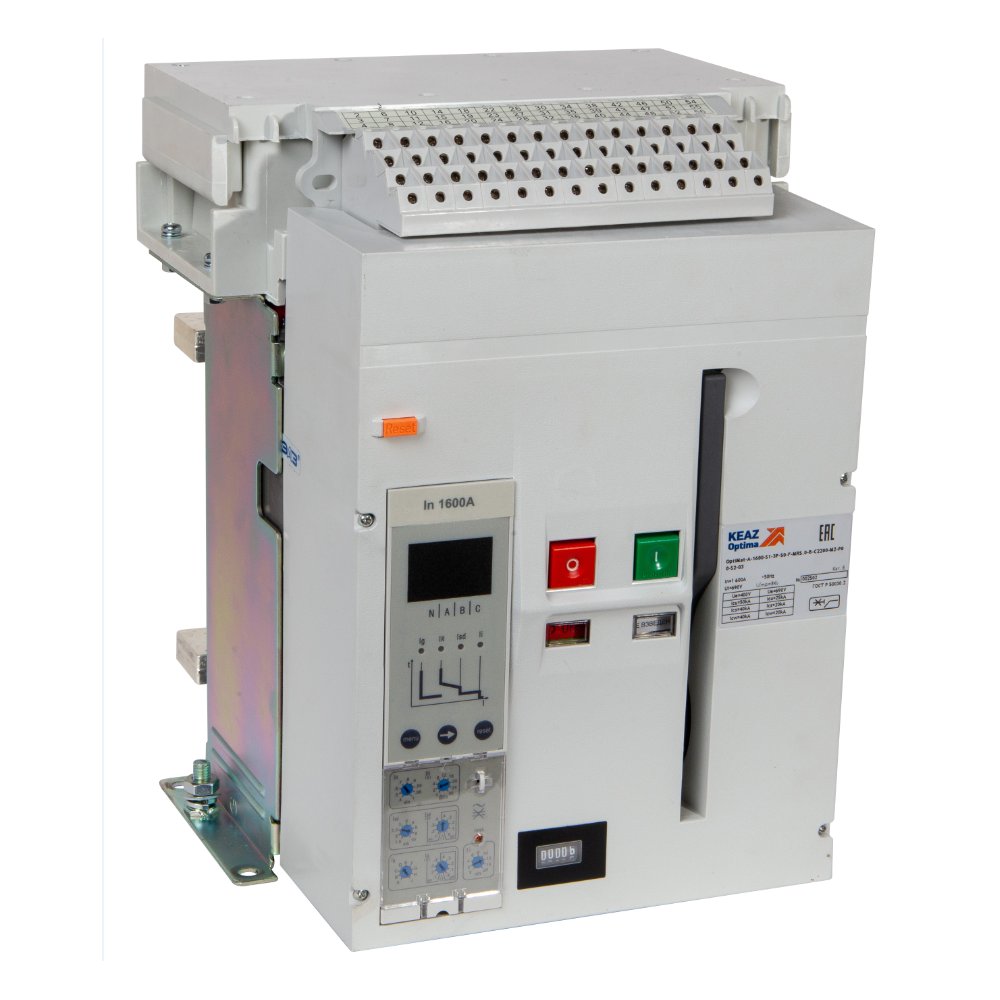

OptiMat A-800-S1-3P-50-F-MR5.0-B-C2200-M2-P00-S2-03
КЭАЗ
Воздушный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 50 кА на номинальный ток 800 А .
Цена по запросу
Технические характеристики
Электрические характеристики
Класс ETIMСиловой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Степень защиты (IP)IP20
Номинальный ток In (А)800
Номинальное напряжение изоляции Ui (В)690
Номинальное импульсное напряжение Uimp (кВ)8
Уставки по времени срабатывания расцепителя при токе 6IR (с)1;2;4;8;12;16;20;24;30
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>690
Предельная коммутационная способность переменного тока Icu (кА)50
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)40
Предельная коммутационная способность переменного тока Icu при 690AC (кА)25
Предельная коммутационная способность переменного тока Icu при 400АС (кА)50
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)0,4;0,5;0,6;0,7;0,8;0,9;0,95;0,98;1
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)50
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)25
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)1,5;2;2,5;3;4;5;6;8;10;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1;OFF
Прочие характеристики
Тип токаAC
ТипоразмерS1-Первый габаритный размер
Тип изделияВыключатель автоматический
Тип приёмкиОТК
Наличие привода220V AC/DC
Тип расцепителяMR5.0
Частота (Гц)50/60
Вид расцепителейэлектронный
Способ установкистационарный
Тип оборудованияВыключатель автоматический
Количество полюсов3
Катушка включения (В)230V AC/220V DC
Независимый расцепитель (В)230V АС/220V DC
Дополнительный расцепительНет
Высота (мм)254
Ширина (мм)255
Механический счётчик циклов1
Глубина (мм)318.5
Вид присоединяемых проводниковшина
Второй независимый расцепительНет
Присоединение внешних проводниковзаднее
Вспомогательные (свободные) контакты4С (переключающие)
Номинальный продолжительный ток Iu (А)800
Категория применения по селективностиселективный
Расцепитель минимального напряжения (В)Нет
Регулировка максимальных расцепителей тока1
Размер упаковочного ярлыка (для печати)(Не исп)100х60
Климатическое исполнение и категория размещенияУ3
Количество вспомогательных замыкающих контактов3
Количество вспомогательных размыкающих контактов3
Номинальный кратковременно выдерживаемый ток Icw (А)40
Номинальное напряжение питания цепи управления Us (В)230V AC/DC
Напряжение AC (В)400
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)40
Возможность самостоятельного подключения дополнительных устройств1
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)0,1;0,2;0,3;0,4
