Артикул: 291474

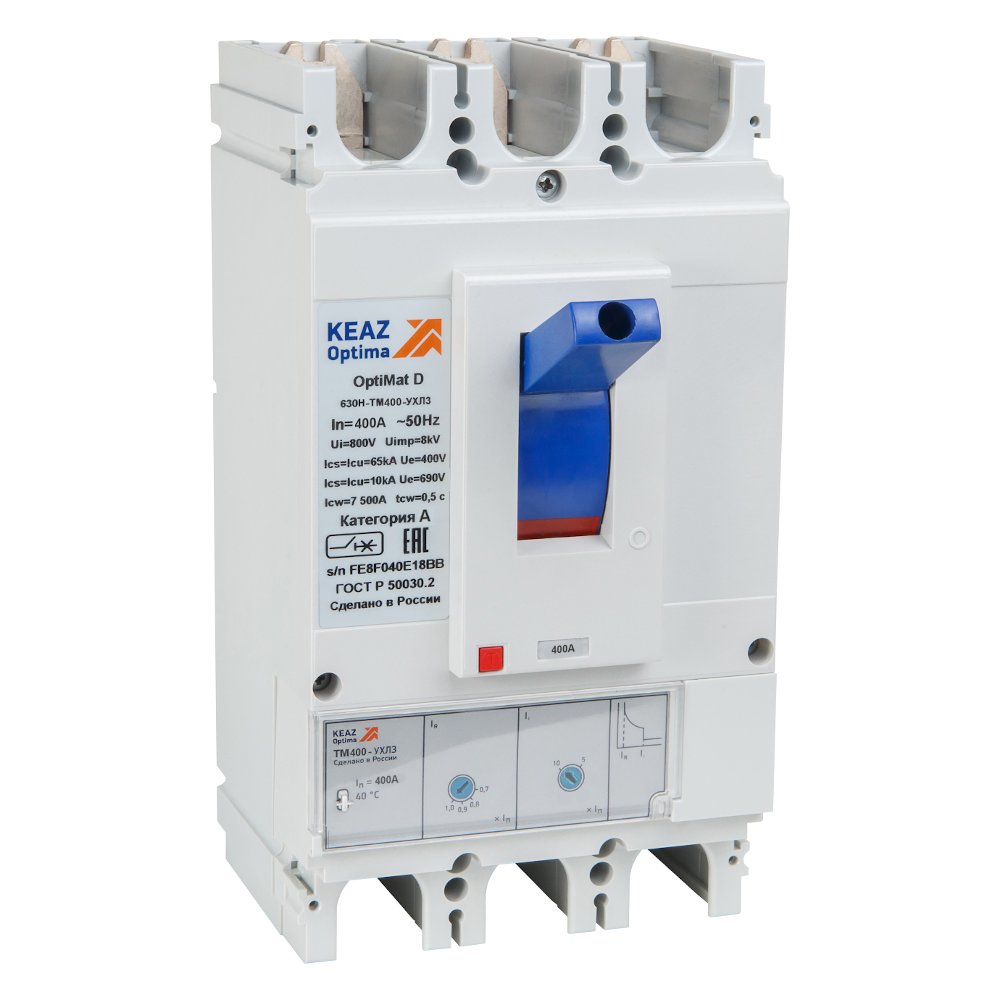

OptiMat D630H-TM400-УХЛ3
КЭАЗ
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 400 А.
Цена по запросу
Технические характеристики
Электрические характеристики
Класс ETIMСиловой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Степень защиты (IP)IP30
Номинальный ток In (А)400
Номинальное напряжение изоляции Ui (В)800
Уставки рабочего тока расцепителя IR (А)280;320;360;400
Номинальное импульсное напряжение Uimp (кВ)8
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>400
Предельная коммутационная способность переменного тока Icu (кА)15
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)100
Предельная коммутационная способность переменного тока Icu (кА)<sub>2</sub>65
Предельная коммутационная способность переменного тока Icu при 690AC (кА)15
Предельная коммутационная способность переменного тока Icu при 400АС (кА)65
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)65
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)15
Прочие характеристики
Тип токаAC
Тип изделияВыключатель автоматический
Тип приёмкиОТК
Вид рукояткицентральная
Наличие приводаручной
Тип подключенияболтовое соединение
Тип расцепителяTM
Частота (Гц)50
Вид расцепителейтермомагнитный
Способ установкистационарный
Тип оборудованияВыключатель автоматический
Рабочая высота, (м)2000
Количество полюсов3
Категория примененияA
Вибро-сейсмо стойкость9
Тип элемента управлениярычажковый (перекидной рычаг)
Способ крепления (монтажа)винт
Межполюсное расстояние (мм)45
Высота (мм)256
Ширина (мм)140
Контрольная температура (°С)40
Глубина (мм)167
Стандарт российский (ГОСТ, ТУ)ГОСТ IEC 60947-2
С расцеплением под напряжением1
Вид присоединяемых проводниковшина/провод
Моторный привод (дополнительно)1
Рабочая температураот -60°С до +70°С
Присоединение внешних проводниковпереднее
Вспомогательные (свободные) контактыНет
Номинальный продолжительный ток Iu (А)400
Категория применения по селективностинеселективный
Расположение рукоятки ручного приводапереднее
Рабочий диапазон сетевого напряжения (В)24-690
Макс. сечение присоединяемых медных шин (мм)2 х (6 х 32)
Включено в реестр промышленной продукции РФ1
Регулировка максимальных расцепителей тока1
Возможность установки индикатора отключения1
Диапазон регулировки теплового расцепителя (А)0,7-1In
Уставка расцепителей токов короткого замыкания5-10In
Климатическое исполнение и категория размещенияУХЛ3
Номинальный кратковременно выдерживаемый ток Icw (А)7500
Напряжение AC (В)690
Время номинально кратковременно выдерживаемого тока tcw (с)0.5
Уставки по току мгновенного срабатывания расцепителя Ii (А)2000;4000
Возможность самостоятельного подключения дополнительных устройств1
Диапазон краткосрочной задержки расцепителя короткого замыкания (с)без выдержки
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)Мгн.
