Артикул: 332335

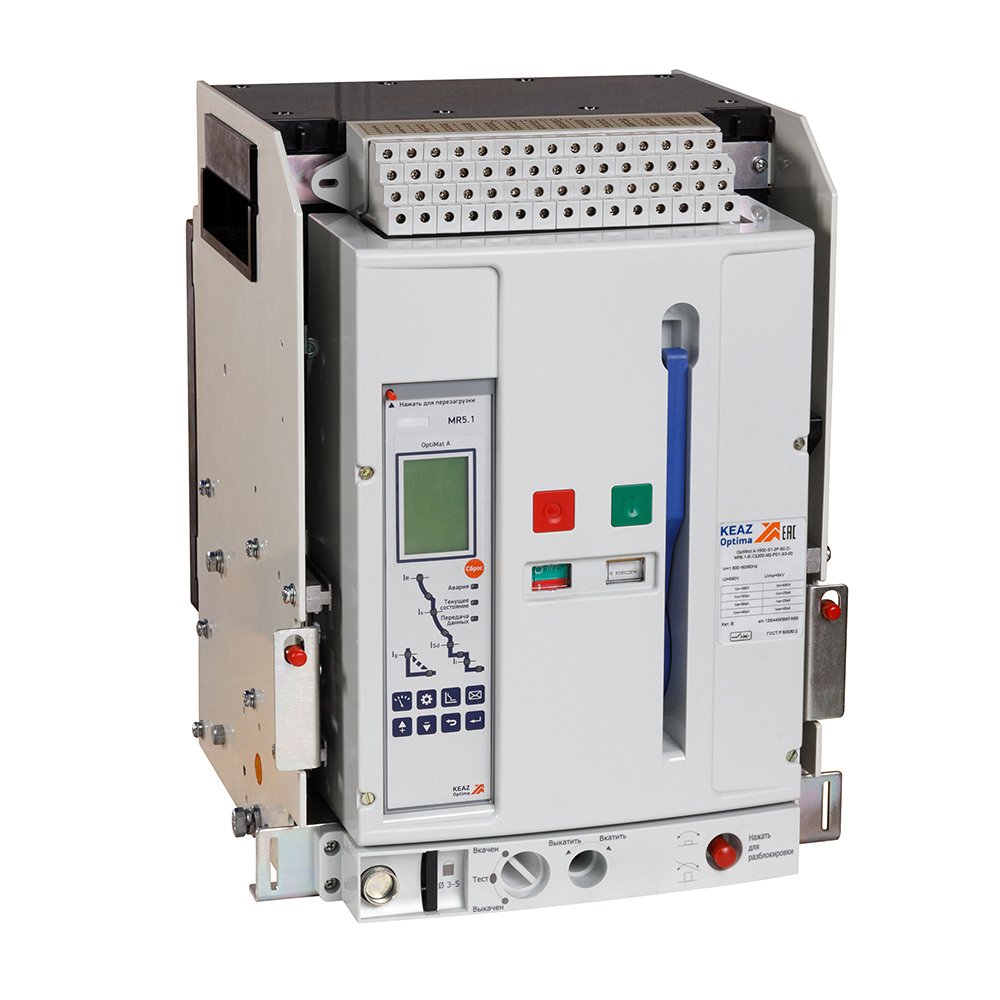

OptiMat A-1000-S1-3P-50-D-MR5.1-B-C2200-M2-P01-S3-00
КЭАЗ
Цена по запросу
Технические характеристики
Электрические характеристики
Класс ETIMСиловой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Степень защиты (IP)IP20
Номинальный ток In (А)1000
Номинальное напряжение изоляции Ui (В)690
Номинальное импульсное напряжение Uimp (кВ)8
Уставки по времени срабатывания расцепителя при токе 6IR (с)1;2;4;8;12;16;20;24;30
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>690
Предельная коммутационная способность переменного тока Icu (кА)50
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)40
Предельная коммутационная способность переменного тока Icu при 690AC (кА)25
Предельная коммутационная способность переменного тока Icu при 400АС (кА)50
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)50
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)25
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)1,5;2;2,5;3;4;5;6;8;10
Прочие характеристики
Тип токаAC
ТипоразмерS1-Первый габаритный размер
Тип изделияВыключатель автоматический
Тип приёмкиОТК
Защитные шторки1
Наличие привода220V AC/DC
Тип расцепителяMR5.1
Частота (Гц)50/60
Вид расцепителейэлектронный
Способ установкивыдвижной
Тип оборудованияВыключатель автоматический
Количество полюсов3
Катушка включения (В)230V AC/220V DC
Независимый расцепитель (В)230V АС/220V DC
Дополнительный расцепительНет
Высота (мм)351
Ширина (мм)308
Механический счётчик циклов1
Глубина (мм)273
Вид присоединяемых проводниковшина
Второй независимый расцепительНет
Присоединение внешних проводниковзаднее
Вспомогательные (свободные) контакты6с
Номинальный продолжительный ток Iu (А)1000
Категория применения по селективностиселективный
Регулировка максимальных расцепителей тока1
Климатическое исполнение и категория размещенияУ3
Количество вспомогательных замыкающих контактов3
Количество вспомогательных размыкающих контактов3
Номинальный кратковременно выдерживаемый ток Icw (А)40
Номинальное напряжение питания цепи управления Us (В)230AC/DC
Напряжение AC (В)400
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)40
Возможность самостоятельного подключения дополнительных устройств1
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)0,1;0,2;0,3;0,4;OFF
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)0,1;0,2;0,3;0,4;OFF
