Артикул: 350243

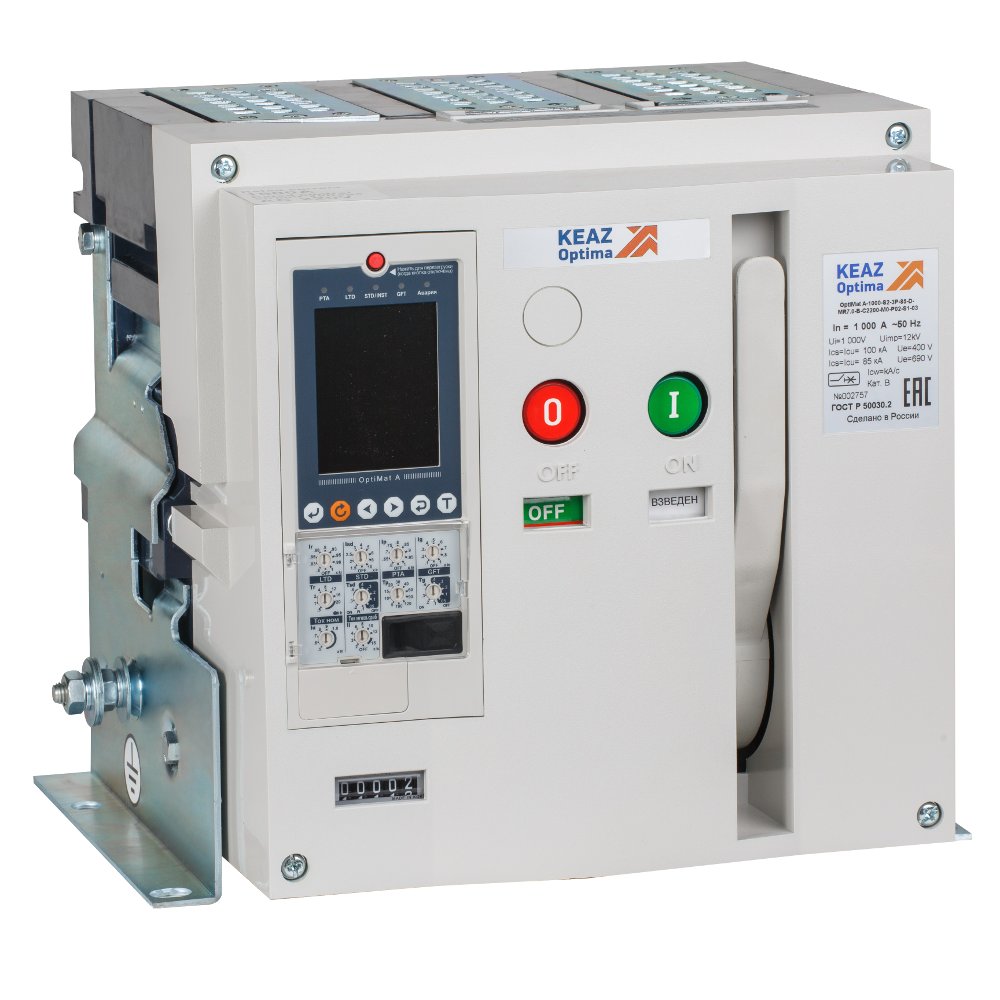

Подвижная часть OptiMat A-800-S2-4P-85-MP-MR8.1-C0000-M0-P04-S1-03
КЭАЗ
Цена по запросу
Технические характеристики
Электрические характеристики
Степень защиты (IP)IP20
Номинальный ток In (А)800
Номинальное напряжение изоляции Ui (В)1000
Номинальное импульсное напряжение Uimp (кВ)12
Уставки по времени срабатывания расцепителя при токе 6IR (с)0,5;1;2;4;8;12;16;20
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>690
Предельная коммутационная способность переменного тока Icu (кА)85
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)100
Предельная коммутационная способность переменного тока Icu при 690AC (кА)65
Предельная коммутационная способность переменного тока Icu при 400АС (кА)85
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)0,4;0,5;0,6;0,7;0,8;0,9;1;OFF
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)85
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)65
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)1,5;2;2,5;3;4;5;6;8;10;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1;OFF
Прочие характеристики
Тип токаAC
ТипоразмерS2-Второй габаритный размер
Тип изделияВыключатель автоматический
Тип приёмкиОТК
Наличие приводаНет
Тип расцепителяMR8.1
Частота (Гц)50/60
Вид расцепителейэлектронный
Тип оборудованияПодвижная часть выключателя
Количество полюсов4
Катушка включения (В)Нет
Независимый расцепитель (В)Нет
Механический счётчик циклов1
Вид присоединяемых проводниковшина
Второй независимый расцепительНет
Вспомогательные (свободные) контакты6з+6р
Номинальный продолжительный ток Iu (А)800
Категория применения по селективностиселективный
Расцепитель минимального напряжения (В)Нет
Блокировка кнопок ВКЛ/ОТКЛ навесным замком1
Регулировка максимальных расцепителей тока1
Климатическое исполнение и категория размещенияУ3
Количество вспомогательных замыкающих контактов6
Количество вспомогательных размыкающих контактов6
Номинальный кратковременно выдерживаемый ток Icw (А)50
Номинальное напряжение питания цепи управления Us (В)230AC/DC
Напряжение AC (В)400
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)50
Возможность самостоятельного подключения дополнительных устройств1
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)0,05;0,1;0,2;0,3;0,4
