Обрамление1
Вид приводаЭлектромагнитный

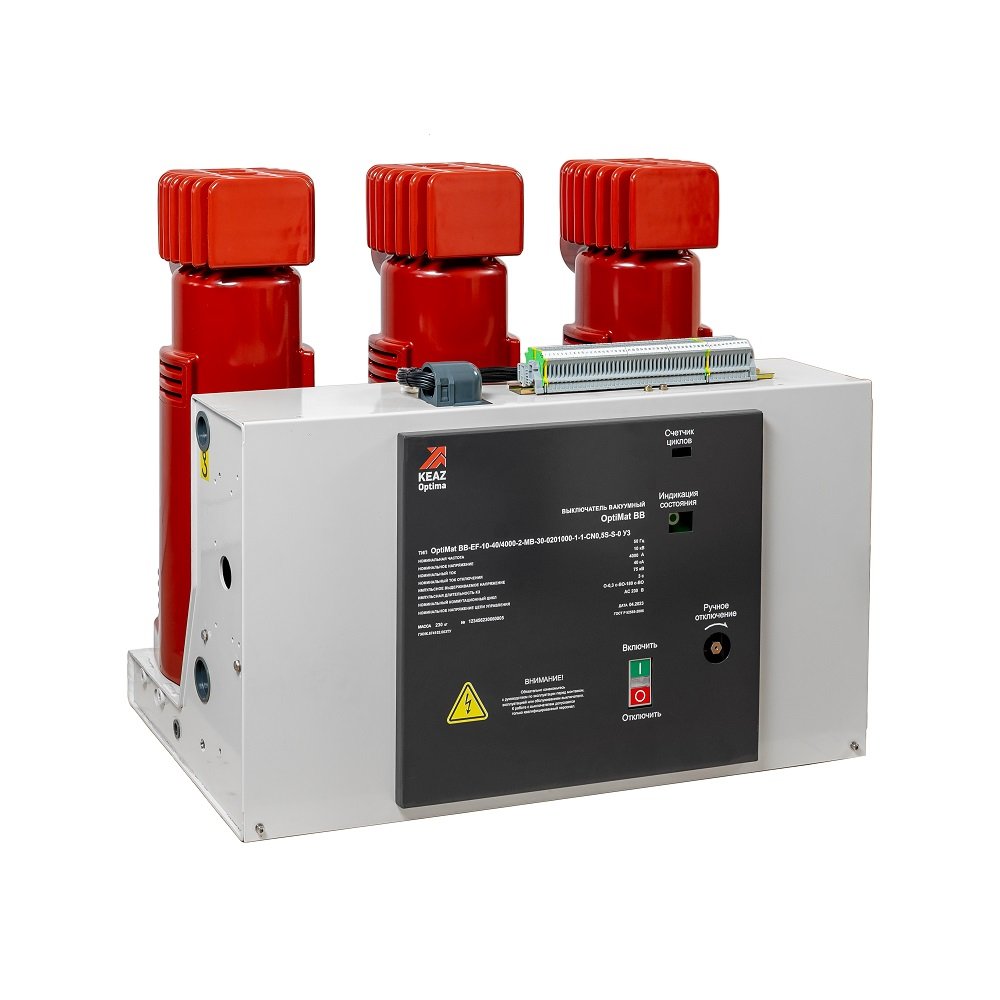

Тип изделияВыключатель вакуумный
Наличие приводаДа
Частота (Гц)50
Способ установкивыкатной
Тип оборудованияВыключатель вакуумный
Модель/исполнение2
Способ заземленияСкользящая шина
Количество полюсов3
Межполюсное расстояние (мм)210
Высота (мм)703
Ширина (мм)680
Шунтовая катушка отключенияНет
Глубина (мм)589
Напряжение моторного приводаНет
Стандарт российский (ГОСТ, ТУ)ГЖИК.674152.003ТУ
Вид присоединяемых проводниковшина
Род тока питания цепи управленияAC/DC
Способ соединения вторичных цепейклеммник с соединителем на 58 контактов
Максимальное рабочее напряжение (В)12000
Вспомогательные (свободные) контакты9НО/9НЗ
Номинальный продолжительный ток Iu (А)1600
Расцепитель минимального напряжения (В)Нет
Климатическое исполнение и категория размещенияУ3
Номинальное напряжение питания цепи управления Us (В)АС230/ DC220
Напряжение AC (В)10000
Блокирующий электромагнит перемещения выкатного элемента1
Катушка блокировки включения выключателя при отсутствии оперативного питания1
