Артикул: 358702

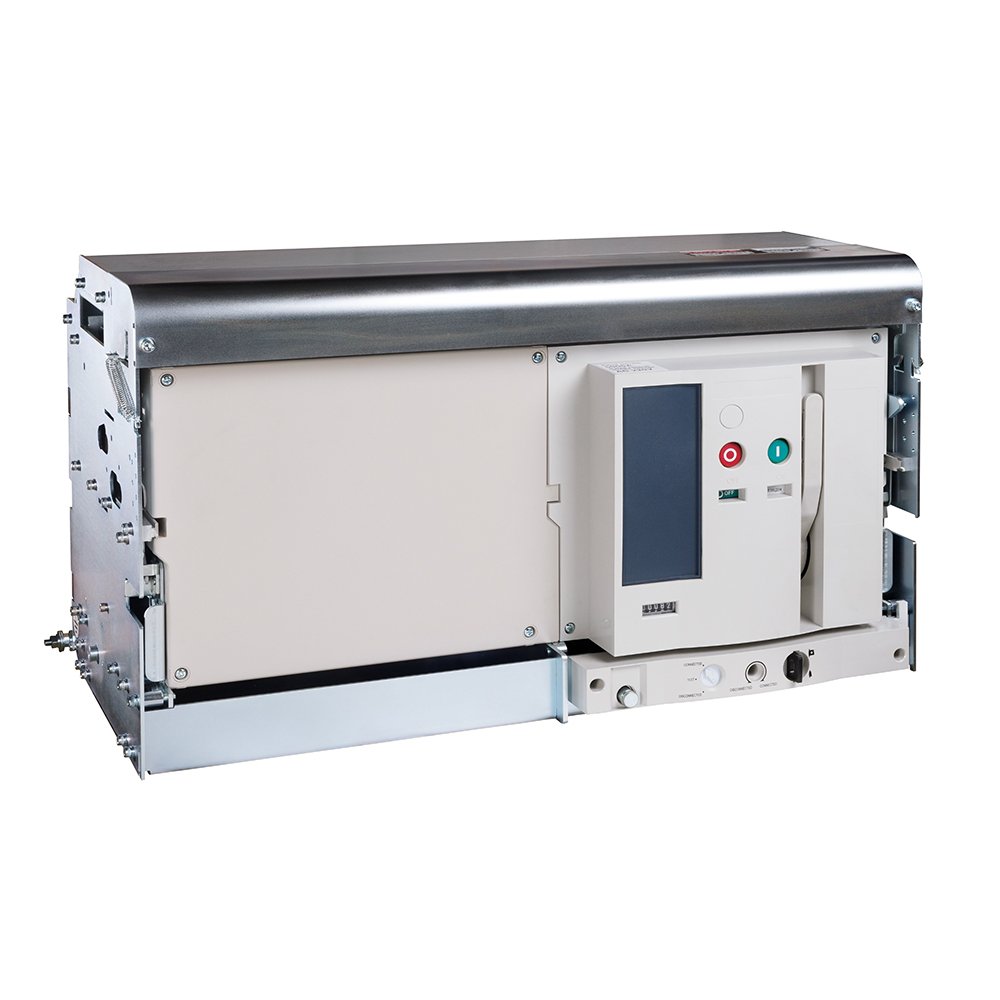

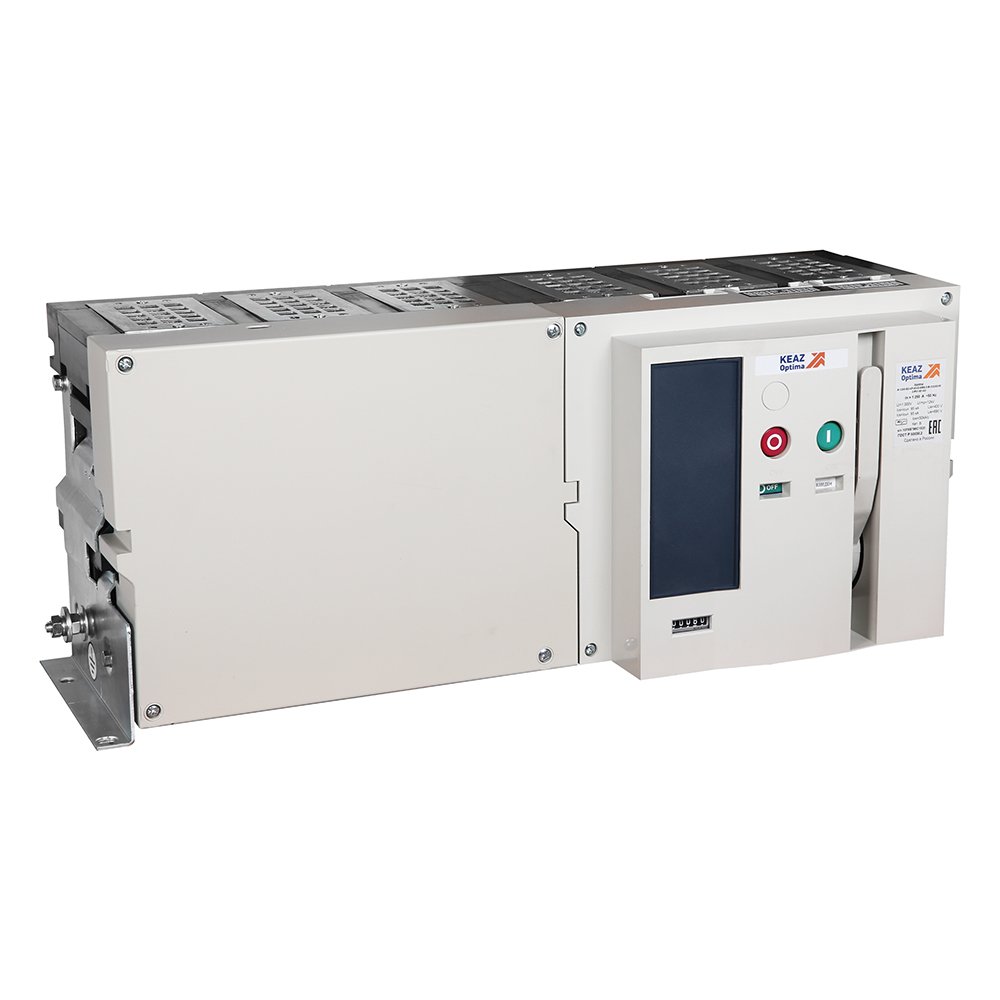

OptiMat A-6300-S6-3P-150-F-MR0-BH-C0000-M0-P04-S1-03
КЭАЗ
Цена по запросу
Технические характеристики
Электрические характеристики
Класс ETIMСиловой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Степень защиты (IP)IP20
Номинальный ток In (А)6300
Номинальное напряжение изоляции Ui (В)1000
Номинальное импульсное напряжение Uimp (кВ)12
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>690
Предельная коммутационная способность переменного тока Icu (кА)150
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)100
Предельная коммутационная способность переменного тока Icu при 690AC (кА)100
Предельная коммутационная способность переменного тока Icu при 400АС (кА)150
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)150
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)100
Прочие характеристики
Тип токаAC
ТипоразмерS6-Шестой габаритный размер
Тип изделияВыключатель автоматический
Тип приёмкиОТК
Наличие приводаНет
Тип расцепителяMR0
Частота (Гц)50/60
Вид расцепителейбез расцепителей
Способ установкистационарный
Тип оборудованияВыключатель автоматический
Количество полюсов3
Катушка включения (В)Нет
Независимый расцепитель (В)Нет
Дополнительный расцепительНет
Высота (мм)371
Ширина (мм)792
Глубина (мм)359
Вид присоединяемых проводниковшина
Второй независимый расцепительНет
Присоединение внешних проводниковзаднее
Вспомогательные (свободные) контакты6з+6р
Номинальный продолжительный ток Iu (А)6300
Категория применения по селективностинеселективный
Расцепитель минимального напряжения (В)Нет
Блокировка кнопок ВКЛ/ОТКЛ навесным замком1
Сигнализация положения выключателя в корзине1
Размер упаковочного ярлыка (для печати)(Не исп)100х60
Климатическое исполнение и категория размещенияУ3
Количество вспомогательных замыкающих контактов6
Количество вспомогательных размыкающих контактов6
Номинальный кратковременно выдерживаемый ток Icw (А)85
Номинальное напряжение питания цепи управления Us (В)230V AC/DC
Напряжение AC (В)400
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)85
Возможность самостоятельного подключения дополнительных устройств1
