Артикул: 381618

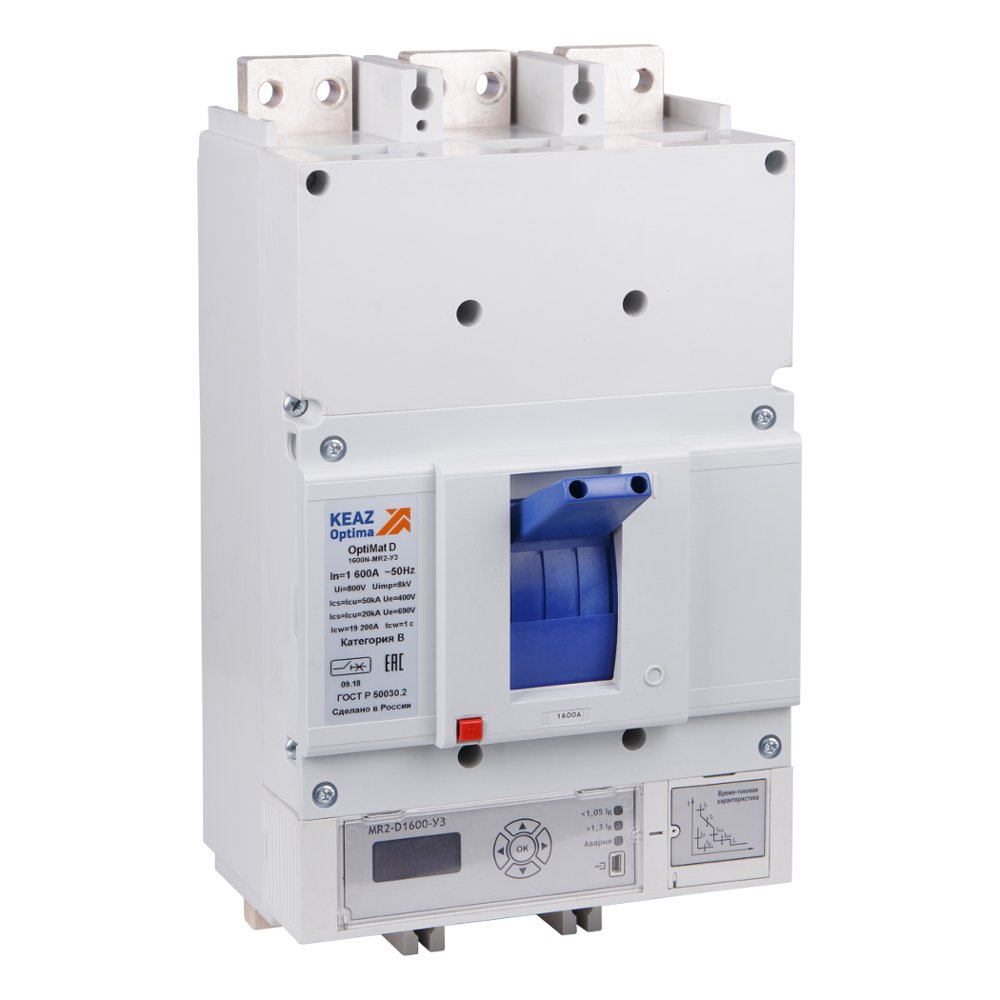

OptiMat D1250H-MR2-ОМ4-РЕГ
КЭАЗ
Цена по запросу
Технические характеристики
Электрические характеристики
Класс ETIMСиловой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Степень защиты (IP)IP30
Номинальный ток In (А)1250
Номинальное напряжение изоляции Ui (В)800
Уставки рабочего тока расцепителя IR (А)500; 550; 600; 650; 700; 750; 800; 850; 900; 950; 1000; 1050; 1100; 1150; 1200; 1250
Номинальное импульсное напряжение Uimp (кВ)8
Уставки по времени срабатывания расцепителя при токе 6IR (с)0,5; 1; 2; 4
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)100
Предельная коммутационная способность переменного тока Icu при 690AC (кА)30
Предельная коммутационная способность переменного тока Icu при 400АС (кА)85
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с)2; 4; 8; 16
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir)0,4 - 0,6 - 0,8 - 1,0
Прочие характеристики
Тип токаAC
Тип изделияВыключатель автоматический
Тип приёмкиМорской регистр (РМРС)
Вид рукояткицентральная
Наличие приводаручной
Тип подключенияболтовое соединение
Тип расцепителяMR2.0
Частота (Гц)50
Вид расцепителейэлектронный
Способ установкистационарный
Тип оборудованияВыключатель автоматический
Рабочая высота, (м)2000
Количество полюсов3
Категория примененияB
Вибро-сейсмо стойкость9
Тип элемента управлениярычажковый (перекидной рычаг)
Способ крепления (монтажа)винт
Межполюсное расстояние (мм)70
Высота (мм)215
Ширина (мм)245
Контрольная температура (°С)45
Глубина (мм)410
Стандарт российский (ГОСТ, ТУ)ГОСТ IEC 60947-2
Вид присоединяемых проводниковшина/провод
Моторный привод (дополнительно)1
Рабочая температураот -40°С до +70°С
Присоединение внешних проводниковпереднее
Номинальный продолжительный ток Iu (А)1250
Категория применения по селективностиселективный
Расположение рукоятки ручного приводапереднее
Рабочий диапазон сетевого напряжения (В)24-690
Комплексная защита от замыканий на землю1
Макс. сечение присоединяемых медных шин (мм)2(10х50)
Включено в реестр промышленной продукции РФ1
Регулировка максимальных расцепителей тока1
Возможность установки индикатора отключения1
Диапазон регулировки теплового расцепителя (А)0,4-1In
Климатическое исполнение и категория размещенияОМ4
Номинальный кратковременно выдерживаемый ток Icw (А)19200
Напряжение AC (В)690
Время номинально кратковременно выдерживаемого тока tcw (с)1
Уставки по току мгновенного срабатывания расцепителя Ii (А)15000
Возможность самостоятельного подключения дополнительных устройств1
Диапазон краткосрочной задержки расцепителя короткого замыкания (с)0-0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)0 ; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с)0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
