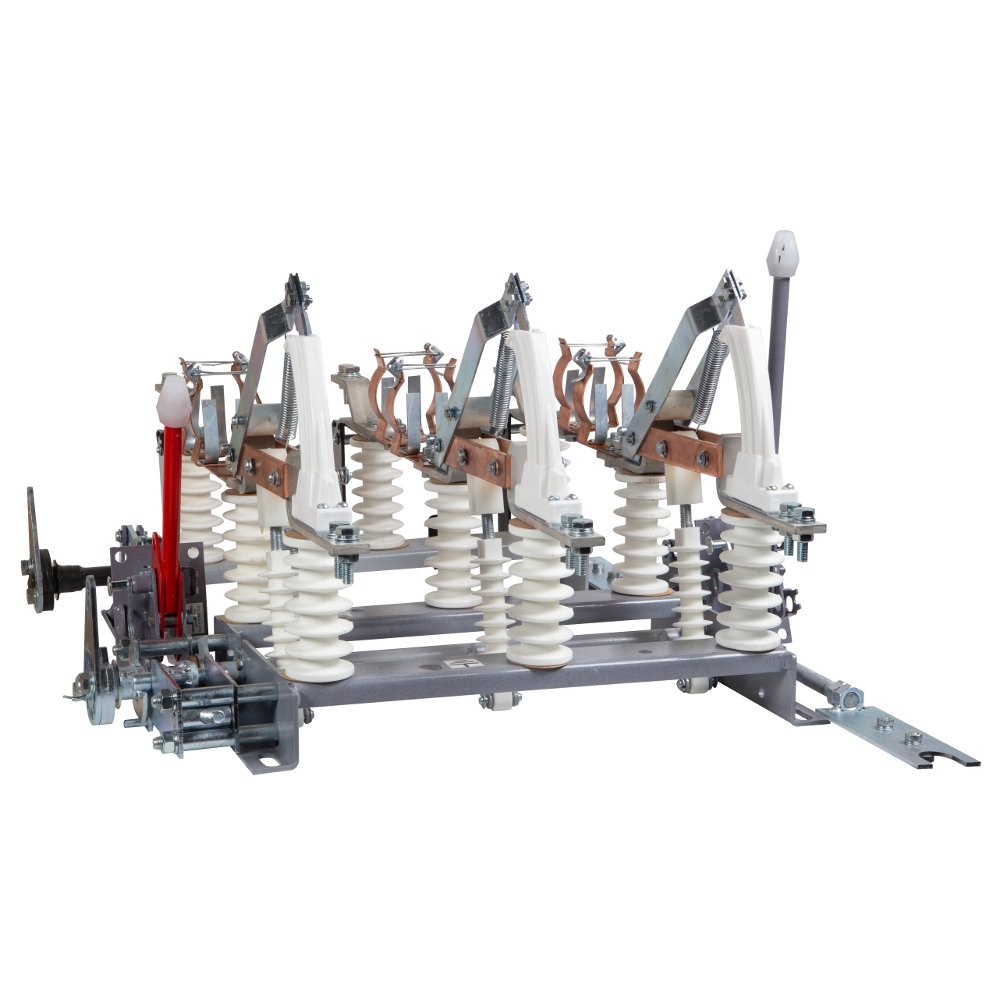

ВНА Выключатели нагрузки высоковольтные (специсполнения)

Данная серия выключателей КЭАЗ применяется для включения-отключения под нагрузкой цепей переменного трёхфазного тока и заземления отключенных участков. Газогенерирующие выключатели ВНА предназначены для использования в сетях с номинальным током 630А, частотой 50 (60)ГЦ, при номинальном напряжении в 10кВ. Дугогасительные устройства выключателей рассчитаны на гашение маломощной дуги, возникающей при отключении тока нагрузки.

Преимущества:

• Наличие видимого промежутка между контактами полюса отключенного выключателя нагрузки
• Токоведущие элементы изготовлены из высококачественной меди марки М1
• Механический ресурс до первого капитального ремонта не менее 2000 операций
• Срок службы выключателя нагрузки — 25 лет
• Сборно-сварная конструкция обеспечивает высокую надежность срабатывания блокировок

Ограничения в применении:

Данные выключатели нельзя применять для отключения токов короткого замыкания. Чтобы разорвать цепь в случае возникновения короткого замыкания, последовательно с выключением нагрузки устанавливаются высоковольтные предохранители соответствующей способности.

Комплект поставки:

• Разъединитель
• Комплект двух приводов ПР-10

Соответствие стандартам:

ГОСТ 17717-79
